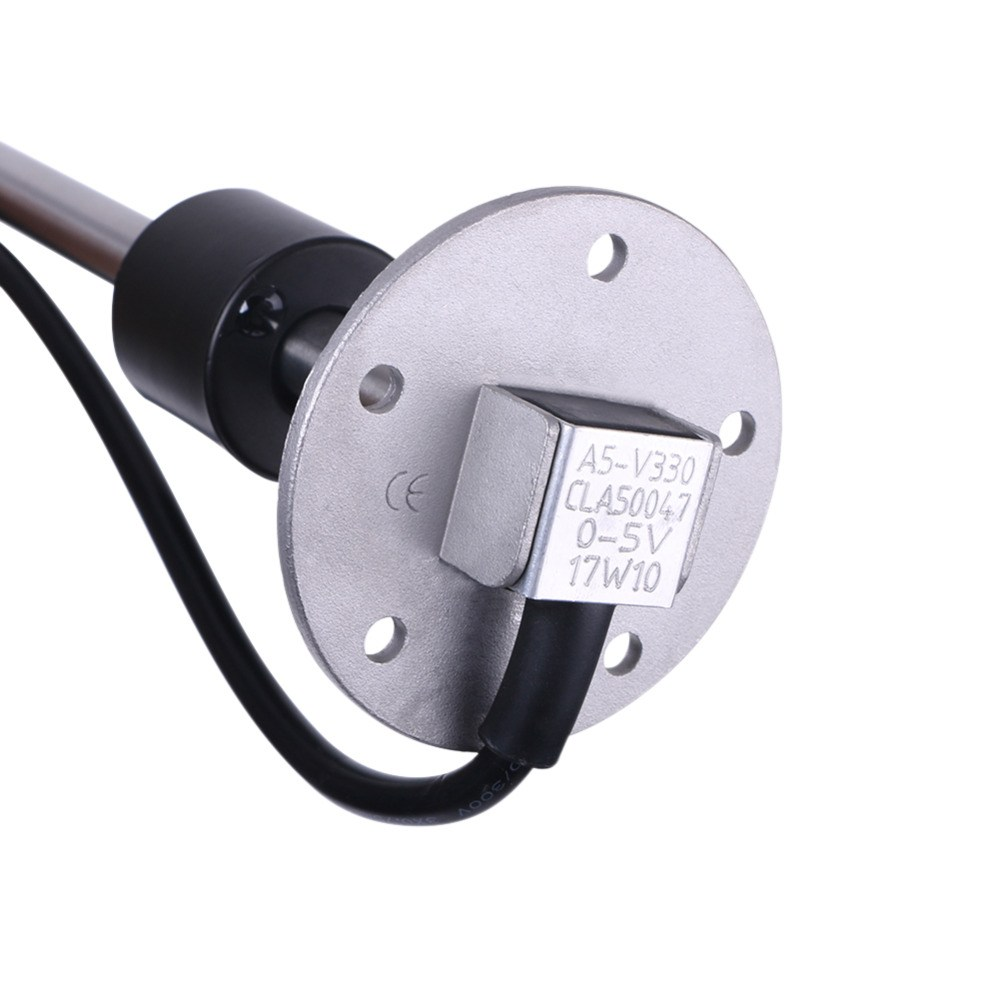

SENSOR DE COMBUSTIBLE EXTERNO COBAN DE 35CM BOYA-COMB-35CM
Modelo: BOYA-COMB-35CM
Stock Ecuador: 10
Descripción del producto
El sensor de Combustible Diesel y Gasolina para GPS Tracker permite conocer el nivel de combustible en tiempo real por medio del GPS Tracker.
- Sensor de combustible para rastreador de vehículos GPS GPS103A,GPS103B,GPS103A /B ,GPS105A/B
- La longitud del sensor de combustible soporta 0,53 M, si necesita 0,33 m o 0,68 m o cualquier otra longitud
- Este tipo de sensor de combustible solo admite los rastreadores GPS anteriores, no es compatible con XEXUN o cualquier otro dispositivo, así que antes de pujar, confírmelo.
- Es necesario configurar el cero y el completo para que el comando lo comunique al Rastreador.
- Cuando el tanque esté vacío, envíe el SMS oilzero123456 al rastreador, ¡le responderé oilzero ok!
- Cuando el tanque esté lleno, envíe el SMS oilfull123456 al rastreador, ¡le responderé oilfull ok! Esta acción configurará el El número es 100%
Conexión de Sensor de Combustible Diesel y gasolina para GPS Coban/Baanool:

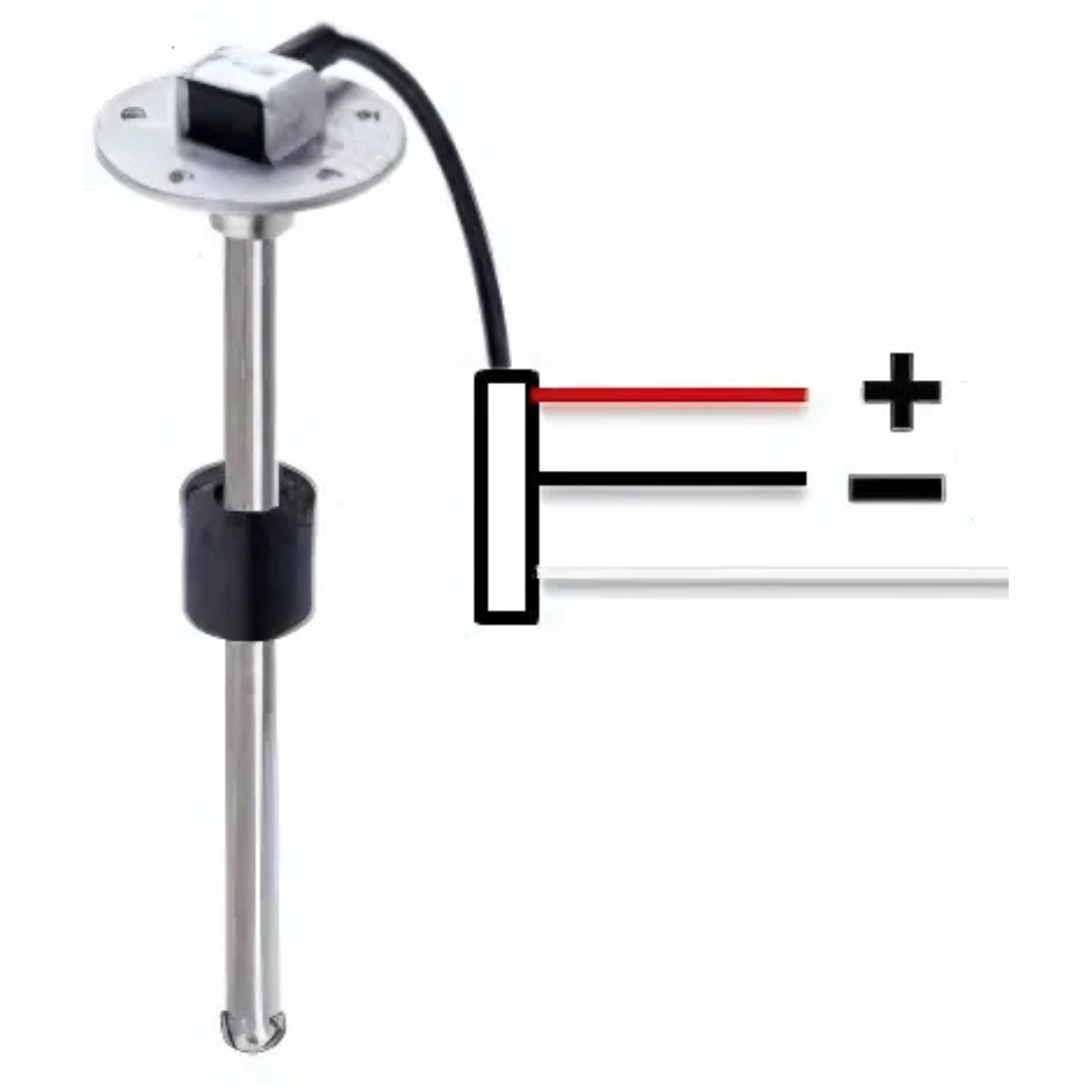

El sensor de combustible cuenta con 3 cables:
Café – VCC+ (a positivo de batería) Azul – GND (a negativo de batería) Amarillo – signal output (a cable blanco con línea negra del GPS Tracker)
El GPS cuenta con un cable que recibe la señal de sensor, en el GPS Tracker lo encuentras de color (blanco con línea negra). Este cable debe unirse con el cable amarillo (signal output) del sensor.

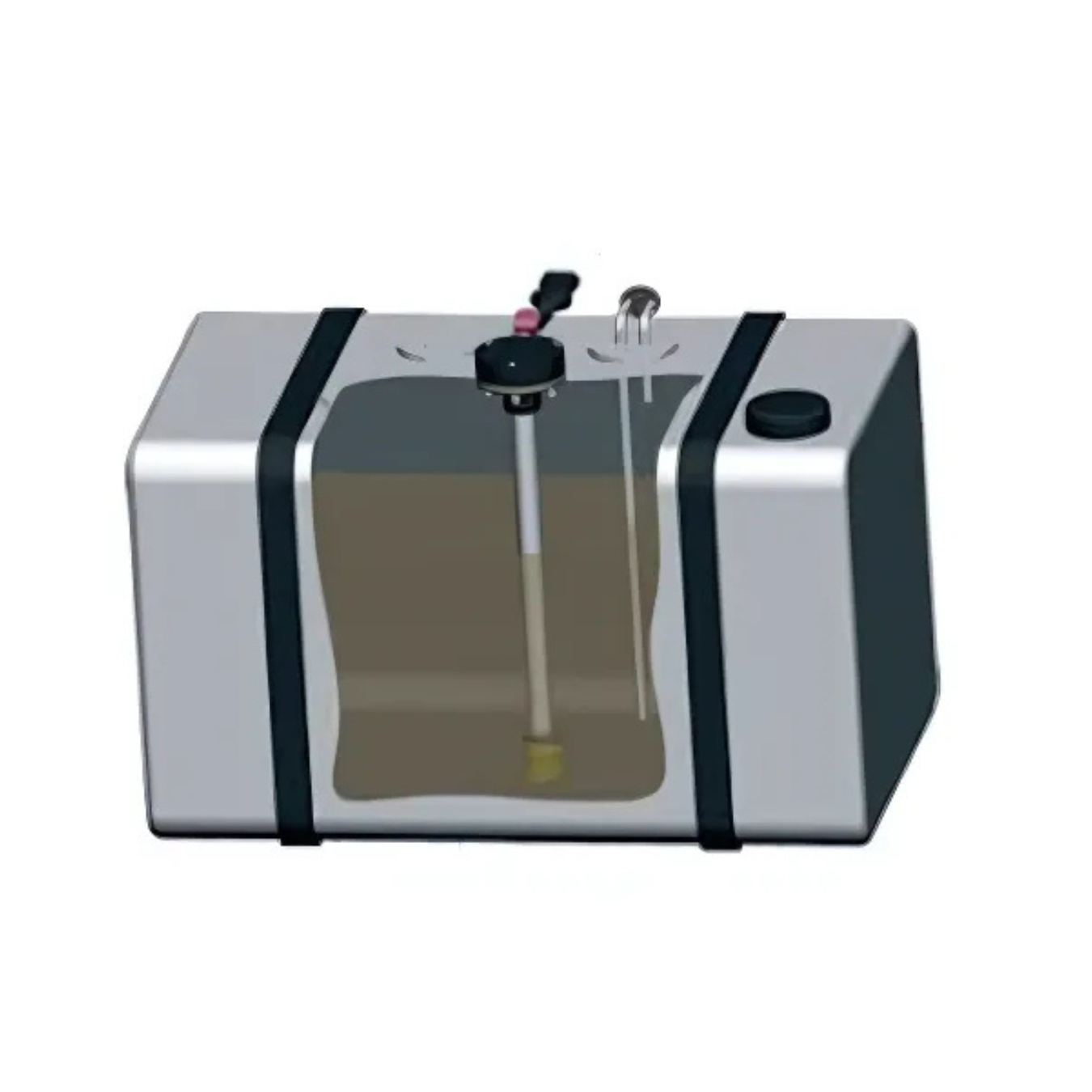

El sensor es alimentado con voltaje que puede ir desde los 12 a los 24 volts en sus cables VCC+ y GND y tendrá una salida de voltaje de 0 a 5 volts en su cable de Signal output dependiendo la altura en la que se encuentre el flotador.
Calibración del sensor de Combustible Diesel y Gasolina para GPS Coban/Baanool:
Se debe calibrar el sensor para que el GPS detecte el punto bajo del flotador como 0% o tanque vacío y el punto alto como 100% o tanque lleno. (0 a 5 volts)
La calibración se hace por medio de comandos sms enviados desde tu celular al número telefónico del SIM que colocaste en tu GPS.
Para esto coloque el flotador en su punto más bajo y envié el siguiente comando:
Oilzero123456
El GPS responderá
Oilzero ok!
Ahora coloca el flotador en el punto más alto del sensor o donde consideres que llegará a ser el nivel más alto de combustible y envía el siguiente comando.
Oilfull123456
El GPS responderá
Oil full ok!
En este momento el GPS ya podrá detectar cuál es el punto más bajo y más alto del flotador.
Para hacer un chequeo de los niveles envía el comando:
Check123456
El GPS responderá el nivel del flotador de 0 a 100% según la posición del flotador a lo largo del sensor. El dato estará en la respuesta al comando en el apartado Oil: como se muestra aquí abajo:
Power: ON
Bat: 100%
GPRS: ON
GPS: ON
ACC: OFF
Door: OFF
GSM: 29
Oil: 57.00%
APN: internet.claro.com.ec,;
IP: 123.456.789.1011:5001
Arm: OFF
Esto indicará que el sensor quedó calibrado satisfactoriamente.
Envía el siguiente comando para que el GPS transmita la información del nivel de combustible a plataforma.
